实验室气路指实验室气体工程，也就是连接气瓶和仪器终端的管道。实验室气路施工管道的安装是从气源站(气瓶站)的总阀门到各有关仪表间工作台的各气体阀门，这一系统的工艺流程如下。气体管道体系重要用于处理高纯度气体或有毒、腐蚀性气体的控制装配，是一种真正的实验室用气体管道体系。本论文是关于万致实验室气体管道专业设计师对实验室气体管道改造的要求。

一、概述

在大多数实验室中，当代大型实验室、工厂车间的设备以及各种类型的各种分析仪器，如色谱、质谱或原子吸取装配的气体消费，都必要持续使用载体和燃料气体，因此实验室管理车间必要考虑如何确保这些气体持续、稳固地供给，可采用高压气瓶、液体杜瓦瓶或实验室气路施工组合。因为安全和服从因素的影响，不考虑仪器经济因素，集中供气体系已成为一种较为普遍的高纯度延续可靠的自然气供给体例。有些情况下，甚至当地的防火规定建议，将一只气瓶作为指定区域，将储存液态杜瓦瓶的重要来源放置在工作区外，然后将气体输送到工厂和实验室，通过管道体系，调节压力，并通过使用两个点减速器方便地安装在工作台上。

二、特性

对实验室气路施工方案的研究重要从四个方面睁开：安全、经济、纯度和工作流程。

1.安全性：钢瓶被放置在工作区域以外的安全区域，即使钢瓶仍然用于供气，在紧急情况下，用户可以通过配备的远距离切断体系切断气体供给。气缸存放区的合理布置，可使易燃和易燃容器安全分开，使高压设备不再粘附在工作场所，避免有毒或易燃气体走漏的潜在伤害。为削减庞大事故的发生，钢瓶操作仍须由经过培训的合格人员进行。

2.经济性：建造一个集中的气瓶可以在两个有限的实验室之间储存，而不必要切断气瓶的替换，这可以节省时间，保证持续供给气体。使用者只需管理较少的气缸，而且因为所有使用统一气源的点所用的气体雷同，所以少付租金。这种供给体例终会降低运输成本，削减瓶装气体回流到公司的残留量，从而形成更多同一规范的管理圆柱体。

3.纯度：可吹扫的减压器面板数据通过保持指定的气体纯度，削减钢瓶替换工作的频率，从而使杂质进入信息体系的可能性降低。

4.作业流程：集中管道供气体系可将供气口设置在使用点，使工作场所的设计更合理；供气过程也可通过监控报警体系更易于控制..如许，作业流程显明优化。

三、总体要求。

1.实验室集中供气模式，由外设气体管道专用区域引入实验室。除直接由压缩空气体系提供洁净空气外，另一种是向气缸输送高压气体。

2.每一种气体都要有供气瓶和备用气瓶，并安装一套主动模式切换的面板数据用于体系供气控制，保证企业不间断供气。

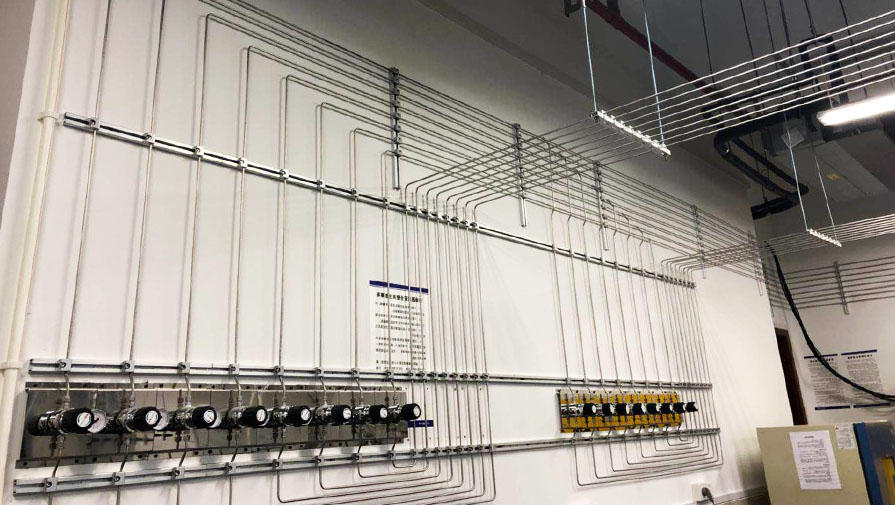

3.采用高质量管道输送气体，一样平常每隔1.5米必须有墙内固定支架。室内所有线路都安装在吊顶下面，并且在沿墙的位置明确设置所有线路指示气体连接。每隔1.5米，空气线上都要有显明的标记，标明气体的状态。

4.对于易燃和助燃气体，建议采用减压装配和高阻火终端装配。

5.所有减压阀都必要连接在一路的排气管道，形成一个通气数据储存区。可燃性、助燃性气体排放管不能开发和放置在一路。。

四、气体管道的要求。

1.所有这些气体通过管道时，均由企业优质的BA级铜管或不锈钢管组成。

2.燃气管道不能敷设在与电缆、电线统一层的架上。

3.易燃气体，例如乙炔，单独地引入其他气体。如铺设氢管道与其他平行管，间距不得小于0.5米。

4.压缩空气管道上设有过滤杂质和水分的净化处理装配，该净化体系装配的工作采用平行一起，与自力阀门隔离，以便于对过滤装配数据进行管理维护。

5.所有气体管道应采用无缝焊接，连接到阀门或调整器后，可使用接头接头。

6.每个实验室都必须有自力的控制阀、压力表和压力释放阀。

7.进入工作台的气体管道应安装自力的控制阀，工作台和各种不同气体的控制体系阀门应均匀地排出。

8.每隔1.5米左右就必要安装一条燃气管道。此外，根据燃气管道的弯曲半径，设定适当的支持位置，所有的弯管都要进行支持。煤气管道所有支架应镀锌防腐。

五、其他要求。

1.现场安装时，可采用开封管，全体系安装完毕后，采用高纯氮吹扫流量大，确保全体系的清洁。

2.供气体系可在安装完成后，根据企业要求进行相干人员分析性强度测试、密封性测试和稳固性测试。

上述是实验室气路施工改造的相干要求，更多实验室相干信息，敬请关注。
